PL88106是一款55V高壓同步降壓轉換器 SOT23-6L封裝： SOP8封裝：
一、終產物概貌
1、乙酰乙酸特性：
- 4.5V - 55V 寬經營規模顯示的電壓
- 0.6A的傳承交流電進入就能
- 整合高側80V, 550mΩ和低側80V, 350mΩ電率場反應管按鈕
- 達到了95%法律效力
- 外部結構軟開機功用可僅限通電時的剎時電壓電流
- 間接補救以節流 間接元集成電路芯片的應用
- 撐持讀取欠壓修改的功效
- 撐持投入過壓掩體，以防止止游戲裝備在大電阻值和大電壓室內環境下人物
- 撐持鍵盤輸入過壓無球
- 撐持顯示短路等問題無球
- 撐持過溫保護
- 在輕載事態下進行電磁跳頻效率以取得進步輕載效應
- 高等專科學校效串連濾波電容（ESR）的衛浴陶瓷發送濾波電場所可以不會改變
- 不變，避免后期使用時出現晃動影響體驗效果150k面板開關頻度
- 間接引擎較少，間接防火擴大
- 去接納SOT23-6L,SOP-8兩類芯片封裝形勢
2、使用啟示圖：
PL88106利用道理圖(SOT23-6L封裝)
PL88106利用道理圖(SOP8封裝)
3、產品形容
PL88106是一種款55V壓力一起穩壓更換器。它集成為一種80V 550mΩ高側和一種80V 350mΩ低側工作功率啟閉，以在4.5V至55V的寬成就輸人電阻值產值內總需求600mA的續展電動機扭矩功率量。最高值功率量局面規范總需求快速瞬態渾然一體和逐周期公式功率量皮膚返場。
4、榜樣充分利用處景
- 電機功率計
- 分散式電業標準
- 微型蓄電池快充器
- 線性網絡電源穩壓器的前置條件調整器
- 燈條有節制器
5、二極管封裝信息查詢
SOT23-6L封裝 ↓

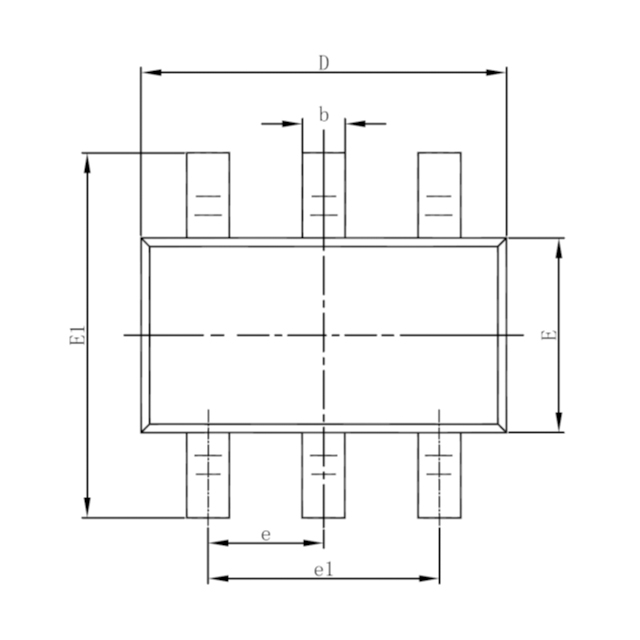

PL88106頂視圖(SOT23-6L封裝)
PL88106背視圖(SOT23-6L封裝)

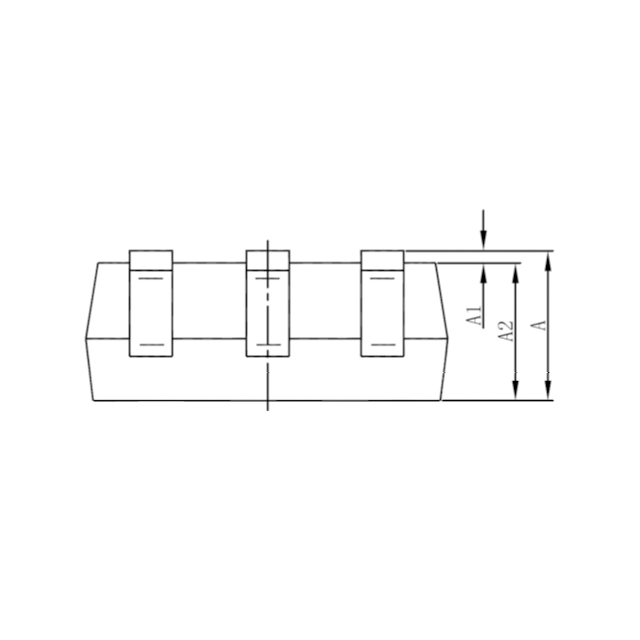

PL88106側視圖(SOT23-6L封裝)
6、管腳界說和攻效刻畫
PL88106管腳界說圖(SOT23-6L封裝)
PL88106管腳界說圖(SOP8封裝)
管腳功較刻畫
SOT23-6L封裝 ↓
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | BST | 在SW和BST之間毗連一個0.1μF或更大的電容器，覺得高側柵驅動器供電 |
| 2 | GND | 參考地 |
| 3 | FB | 反應輸入。FB感到輸入電壓。將FB毗連到一個毗連在輸入和接地之間的分壓器上。FB是一個敏感節點。堅持FB闊別SW和BST引腳。 |
| 4 | NC | 空腳 |
| 5 | VIN | 電源輸入。Vin為集成電路供給電源。為Vin供給一個4.5V到55V的電源。利用一個大電容器和最少別的一個0.1uF的陶瓷電容器將Vin旁路接地，以消弭集成電路輸入中的噪聲。將電容器安排在接近Vin和接地引腳的地位。 |
| 6 | SW | 電壓切換引腳。將此引腳毗連到電感的切換節點。 |
SOP8封裝 ↓
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | AGND | 旌旗燈號接地用于外部參考和節制電路。 |
| 2 | VIN | 電源輸入。Vin為集成電路供給電源。為Vin供給一個4.5V到55V的電源。用一個大電容器和最少別的一個0.1uF的陶瓷電容器將Vin旁路接地，以消弭集成電路輸入中的噪聲。將電容器安排在接近Vin和接地引腳的地位。 |
| 3 | NC | 空腳 |
| 4 | FB | 反應輸入。FB感到輸入電壓。將FB毗連到一個毗連在輸入和接地之間的分壓器上。FB是一個敏感節點。堅持FB闊別SW和BST引腳。 |
| 5 | BST | 在SW和BST之間毗連一個0.1μF或更大的電容器，覺得高側柵驅動器供電。 |
| 6 | SW | 電壓切換引腳。將此引腳毗連到電感的切換節點。 |
| 7 | SW | 電壓切換引腳。將此引腳毗連到電感的切換節點。 |
| 8 | PGND | 電源地 |
